【视觉龙】龙睿智能相机在3C行业自动贴辅料的应用
发布时间:2019-05-09        浏览次数:78        返回列表
 本方案采用视觉龙“龙睿DragonVision集成式智能相机”3C行业自动贴装设备可实现电子产品的辅料贴装,笔记本或平板电脑中框辅料贴合、手机中框辅料贴合、电视机屏幕组装、液晶显示器组装等。加上视觉龙高精度高速度视觉系统的贴装设备每台可节约5-6,大大提高了生产效率及 致性。

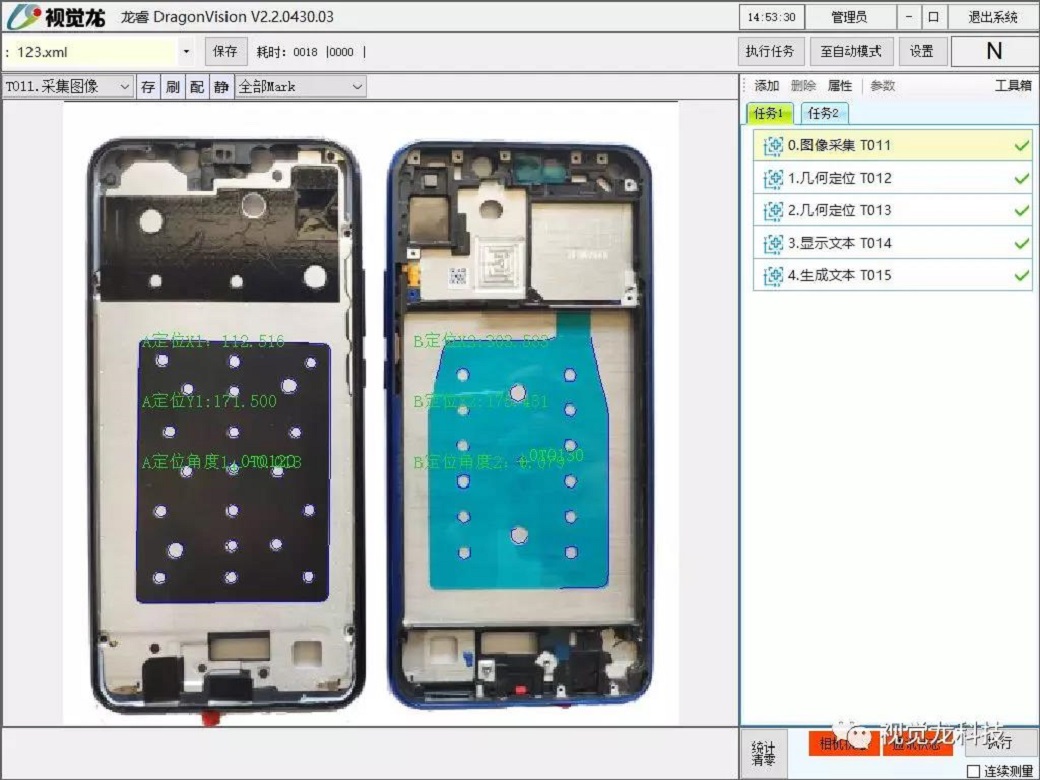

01 手机中框贴辅料精准定位纠偏项目
项目说明:精度
0.05mm, 大手机中框尺寸180
*100mm,中框颜色为白色和黑色,辅料为蓝色和黑色, 台设备要通用所有产品大小,换型时可自由切换。
视觉方案
相机1固定垂直向上安装,双吸嘴机械手吸取AB辅料,视觉同时定位反馈给机械手对应辅料的坐标位置和角度;
相机2固定垂直向下安装,定位手机中框,并给出辅料AB需要贴合的位置和角度;
优点:贴合精度不受机械手的重复性与吸嘴取料的形变精度影响

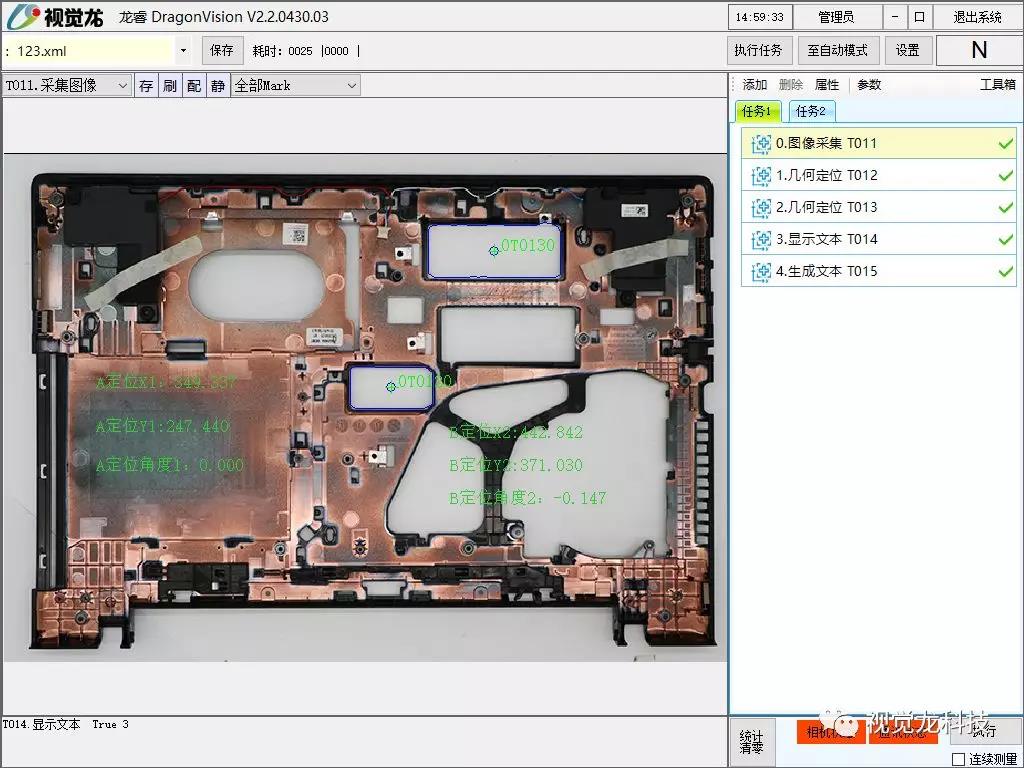

02 电脑中框贴辅料精准定位纠偏项目
项目说明:
精度≤±0.1mm 大电脑中框尺寸为400*200mm中框为白色和黑色辅料为蓝色和黑色 台设备要通用所有产品大小,换型时可自由切换
视觉方案
相机1,固定垂直向下安装,定位A辅料,给机械手需要吸取的辅料的坐标位置和角度,并给出下 个辅料需要上料的距离;
相机2,固定垂直向下安装,定位B辅料,给机械手需要吸取的辅料的坐标位置和角度,并给出下 个辅料需要上料的距离;
相机3,固定垂直向下安装,定位电脑中框,并给出辅料AB需要贴合的位置和角度;
优点:兼顾辅料视野范围大,可实时反馈下 个物料上料的距离
